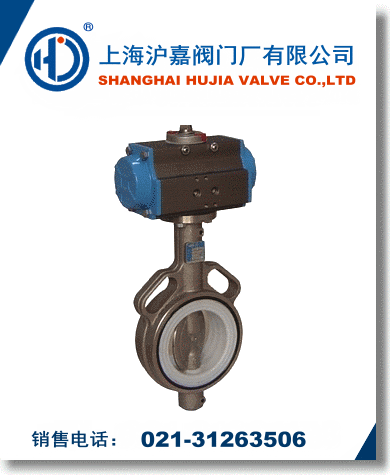

氣動不銹鋼蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
氣動不銹鋼蝶閥產品特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
氣動不銹鋼蝶閥主要技術參數：
|
公稱通經DN（mm) |
對夾式50-300 |
法蘭式50～2000 |
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
泄漏率 |
符合GB/T13927-92標準 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
氣動不銹鋼蝶閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
304、WCB、QT450-10、HT200、HT250 |
|
蝶板 |
304、WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
氣動不銹鋼蝶閥主要外型尺寸：
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
|
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 | |
