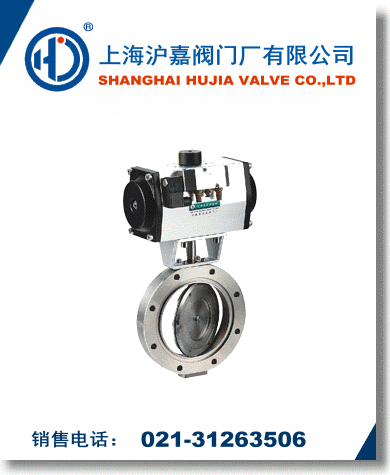

GIQ型系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。
GIQ型系列氣動真空蝶閥主要技術性能
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信號反饋 |
標準出廠：閥位指示器
特殊指定：微動開關；智能型4～20mA DC |
|
氣缸可選 |
標準出廠：雙作用式
特殊指定：單作用式（有彈簧返回）
可選常開或常閉 |
GIQ型系列氣動真空蝶閥連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 | |
