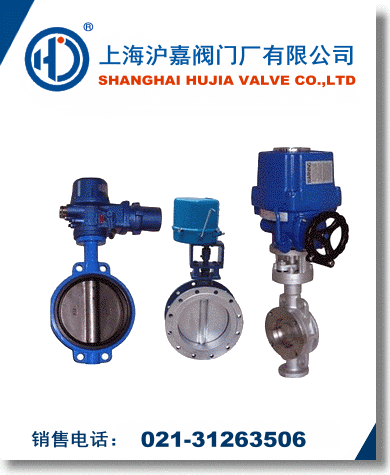

電動調節蝶閥以220V AC電源為動力，接受0~10mA或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的，結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。適用于大口徑、大流量場合。由于有自清洗作用，所以特別適用于通風系統和含有懸浮顆粒介質的調節。該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕仿、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。
電動調節蝶閥主要技術參數
|
公稱通徑mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
額定流量系數Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2310 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27100 |
34000 |
|
公稱壓力MPa |
0.1 |
|
允許壓差MPa |
0.6 |
0.5 |
0.25 |
0.14 |
0.06 |
0.032 |
0.046 |
0.029 |
0.02 |
0.033 |
0.024 |
0.014 |
0.009 |
0.016 |
0.011 |
0.008 |
|
閥板轉角 |
0~70° |
|
流量特性 |
近似等百分比 |
|
閥頸型式 |
普通式（常溫型）；熱片式（中溫型） |
|
介質溫度℃ |
鑄鐵：-20~+200；鑄鋼：-40~+250（常溫型）； -40~+450（中溫型） |
|
法蘭標準 |
法蘭連接：JB81-59 |
注：1. 表列許用壓差為閥板70°全開時的值，小于70°使用時，△P為會提高。 2. 如欲高于表列許用壓差可選配大一檔執行機構。
電動調節蝶閥性能指標
|
項目 |
指標值 |
項目 |
指標值 |
|
基本誤差% |
≤±3.5 |
始終點偏差% |
≤±3.0 |
|
回差% |
≤3.0 |
額定轉角偏差% |
≤±3 |
|
死區% |
≤3.0 |
允許泄漏量L/h |
0.5%×閥額定容量 |
電動調節蝶閥主要零件材質及可用溫度范圍
|
閥體、閥板 |
不銹鋼SUS304 |
-250~+550℃ |
|
閥桿 |
不銹鋼SUS316L |
|
填料 |
柔性石墨 |
-200~+600℃ | |
