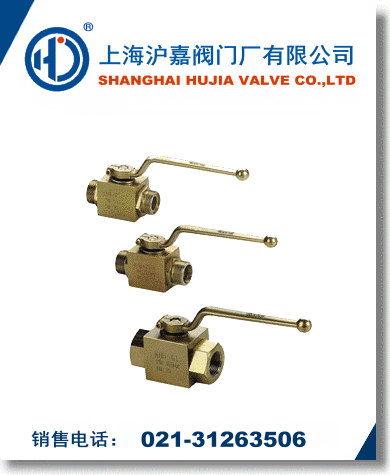

KHB高壓球閥本閥適用于液壓系統和化工系統的各種管路上,作啟閉用。
球閥主要優點如下：
適用于經常操作，啟閉迅速、輕便。
1.流體阻力小。
2.結構簡單，相對體積小，重量輕，便于維修。
3.密封性能好
4.不受安裝方向的限制，介質的流向可任意。
5.無振動，噪聲小。
KHB高壓球閥圖形符號
KHB高壓球閥型號說明
① 系列代號：KHB（BKH）系列、KHM（MKH）系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

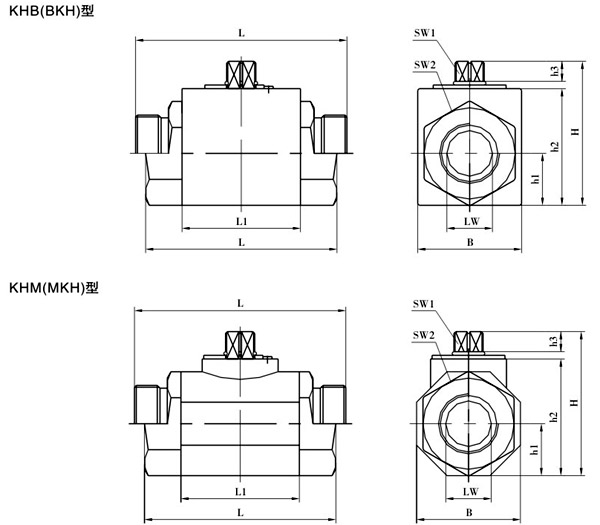

KHB高壓球閥外形尺寸
KHB高壓球閥連接口略圖:
KHB高壓球閥尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h3 |
h6 |
h3 |
SW1 |
SW2 |
|
KHB-M16×1.5 |
500 |
06 |
06 |
11 |
M16×1.5 |
11 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-M22×1.5 |
500 |
08 |
08 |
16 |
M22×1.5 |
12 |
76 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-M27×1.5 |
500 |
10 |
10 |
20 |
M27×1.5 |
12 |
76 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-M30×1.5 |
400 |
16 |
15 |
24 |
M30×1.5 |
13 |
84 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-M36×2 |
315 |
20 |
20 |
30 |
M36×2 |
15 |
103 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-M42×2 |
315 |
25 |
23 |
35 |
M42×2 |
18 |
116 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-M52×2 |
315 |
32 |
32 |
40 |
M52×2 |
20 |
149 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-M60×2 |
315 |
40 |
38 |
45 |
M60×2 |
22 |
174 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
KHB高壓球閥連接口略圖:
KHB高壓球閥尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h3 |
h6 |
h3 |
SW1 |
SW2 |
|
KHB-G1/8 |
500 |
04 |
06 |
／ |
G1/8 |
10 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-G1/4 |
500 |
06 |
06 |
／ |
G1/4 |
14 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-G3/8 |
500 |
10 |
10 |
／ |
G3/8 |
14 |
72 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-G1/2 |
500 |
13 |
12 |
／ |
G1/2 |
16 |
83 |
48 |
35 |
49 |
17 |
40 |
10 |
09 |
30 |
|
KHB-G1/2 |
400 |
16 |
15 |
／ |
G1/2 |
16 |
83 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-G3/4 |
315 |
20 |
20 |
／ |
G3/4 |
18 |
95 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-G1 |
315 |
25 |
25 |
／ |
G1 |
21 |
113 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-G 11/4 |
315 |
32 |
32 |
／ |
G 11/4 |
22 |
110 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-G 11/2 |
315 |
40 |
38 |
／ |
G 11/2 |
24 |
130 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
|
KHB-G2 |
315 |
50 |
48 |
／ |
G2 |
26 |
140 |
100 |
105 |
131 |
52.5 |
112 |
12 |
14 |
80 |
KHB高壓球閥連接口略圖:
KHB高壓球閥尺寸表
|
簡略型號 |
PN(bar) |
DN |
LW |
RA |
d1 |
i |
L |
L1 |
B |
H |
h3 |
h6 |
h3 |
SW1 |
SW2 |
|
KHB-NPT1/8 |
500 |
04 |
06 |
／ |
NPT1/8 |
10 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-NPT1/4 |
500 |
06 |
06 |
／ |
NPT1/4 |
14 |
69 |
40 |
26 |
45 |
13.5 |
33 |
8 |
09 |
22 |
|
KHB-NPT3/8 |
500 |
10 |
10 |
／ |
NPT3/8 |
14 |
72 |
42 |
32 |
49 |
16 |
36 |
10 |
09 |
27 |
|
KHB-NPT1/2 |
500 |
13 |
12 |
／ |
NPT1/2 |
16 |
83 |
48 |
35 |
49 |
17 |
40 |
10 |
09 |
30 |
|
KHB-NPT1/2 |
400 |
16 |
15 |
／ |
NPT1/2 |
16 |
83 |
48 |
38 |
61 |
19 |
45 |
11 |
09 |
32 |
|
KHB-NPT3/4 |
315 |
20 |
20 |
／ |
NPT3/4 |
18 |
95 |
60 |
48 |
70 |
25 |
55 |
11 |
12 |
41 |
|
KHB-NPT1 |
315 |
25 |
25 |
／ |
NPT1 |
21 |
113 |
65 |
57 |
79 |
28.5 |
64 |
11 |
12 |
50 |
|
KHB-NPT 11/4 |
315 |
32 |
32 |
／ |
NPT 11/4 |
22 |
110 |
84 |
75 |
101 |
37.5 |
84 |
12 |
14 |
60 |
|
KHB-NPT 11/2 |
315 |
40 |
38 |
／ |
NPT 11/2 |
24 |
130 |
91 |
85 |
112 |
42.5 |
95 |
12 |
14 |
70 |
|
KHB-NPT2 |
315 |
50 |
48 |
／ |
NPT2 |
26 |
140 |
100 |
105 |
131 |
52.5 |
112 |
12 |
14 |
80 | |
