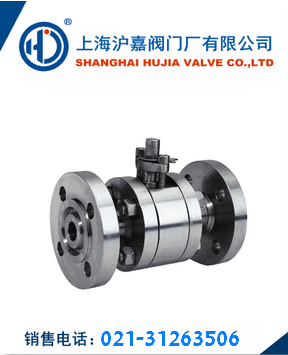

名稱： Q41Y高壓球閥 型號： Q41Y 口徑： DN15-DN200 壓力： 1.6MPa≈32.0MPa 材質： WCB、A105、SS304、SS316 認證： ISO9001:2000

·高壓球閥產品詳情

1、高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。 2、高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。 3、高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa （螺紋）高壓球閥型主要外形尺寸和連接尺寸 公稱通徑 尺寸 L H D D1 10 90 76 32 3/8 15 90 76 32 1/2 20 100 81 38 3/4 25 115 92 45 1 32 130 114 55 11/4 40 150 125 65 11/2 50 170 144 75 2 注:對焊和承插式結構長度與內螺紋式長度相同 （法蘭）高壓球閥型主要外表尺寸和連接尺寸 公稱通徑 尺寸 L d1 L1 D D1 D2 b Z-Φd H mm in 全通徑FP 縮徑RP 全通徑FP 縮徑RP 全通徑FP 縮徑RP QA41 QA341 QA641 QA941 15 1/2″ 130 - 15 - - - 95 65 45 14 4-14 62 - 200 - 20 3/4″ 140 - 20 - - - 105 75 55 14 4-14 68 - 204 - 25 1″ 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360 32 11/4″ 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390 40 11/2″ 182 - 40   - - 145 110 85 16 4-18 95 - 264 395 50 2″ 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472 65 21/2″ 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530 80 3″ 250 283 80 65 - - 195 160 135 20 4-18 155 - 452 580 100 4″ 280 305 100 80 - - 215 180 155 20 8-18 180 320 479 630 125 5″ 320 381 125 100 - - 245 210 185 22 8-18 250 380 646 710 150 6″ 360 403 150 125 - - 280 240 210 24 8-23 275 400 666 670 200 8″ 400 419 200 150 - - 335 295 265 26 12-23 330 450 615 825 注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
