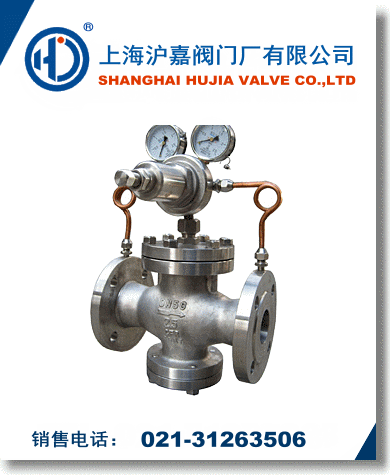

氮?dú)鉁p壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
氮?dú)鉁p壓閥主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒚簹狻⒁夯瘹狻⑻烊粴獾葰怏w。
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼化試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
壓力特性偏差（MPa）△P2P |
GB12246-1989 |
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
|
最小壓差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|
|
|
|
|
|
|
|
|
|
氮?dú)鉁p壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
氮?dú)鉁p壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座閥盤 |
2Cr13 |
|
缸套 |
2Cr13/銅合金 |
|
活塞 |
合金鑄鐵 |
|
導閥座導閥桿 |
2Cr13 |
|
主閥彈簧 |
1Cr18Ni9Ti |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si12Mn |
氮?dú)鉁p壓閥外形尺寸(PN1.6-4.0)單位：mm
|
公稱通徑
DN |
外形尺寸 |
|
L |
H |
Hl |
|
1.6/2.5MPa |
4.0MPa |
|
15 |
160 |
180 |
295 |
90 |
|
20 |
160 |
180 |
330 |
98 |
|
25 |
180 |
200 |
330 |
110 |
|
32 |
200 |
220 |
330 |
110 |
|
40 |
220 |
240 |
345 |
125 |
|
50 |
250 |
270 |
345 |
125 |
|
65 |
280 |
300 |
350 |
130 |
|
80 |
310 |
330 |
385 |
160 |
|
100 |
350 |
380 |
385 |
170 |
|
125 |
400 |
450 |
400 |
200 |
|
150 |
450 |
500 |
415 |
210 |
|
200 |
500 |
550 |
475 |
240 |
|
250 |
650 |
525 |
290 |
|
300 |
800 |
580 |
335 |
|
350 |
850 |
620 |
375 |
|
400 |
900 |
660 |
405 |
|
450 |
900 |
730 |
455 |
|
500 |
950 |
750 |
465 |
氮?dú)鉁p壓閥外形尺寸(PN6.4-16.0) 單位：mm
|
公稱通徑
DN |
外形尺寸 |
|
L |
H |
Hl |
|
6.4MPa |
10.0/16.0MPa |
|
15 |
180 |
180 |
305 |
105 |
|
20 |
180 |
200 |
340 |
105 |
|
25 |
200 |
220 |
340 |
120 |
|
32 |
220 |
230 |
340 |
120 |
|
40 |
240 |
240 |
355 |
135 |
|
50 |
270 |
300 |
355 |
135 |
|
65 |
300 |
340 |
360 |
140 |
|
80 |
330 |
360 |
395 |
17 |
|
100 |
380 |
400 |
185 |
|
125 |
450 |
415 |
215 |
|
150 |
500 |
430 |
225 |
|
200 |
550 |
495 |
260 |
|
250 |
650 |
545 |
310 |
|
300 |
800 |
600 |
355 |
|
350 |
850 |
640 |
395 |
|
400 |
900 |
690 |
435 |
|
500 |
950 |
|
780 |
495 |
氮?dú)鉁p壓閥安裝說明：
①為了操作和維護方便，該氮?dú)鉁p壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與氮?dú)鉁p壓閥休上所示箭頭的方向一致。
③為了防止氮?dú)鉁p壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。 |
