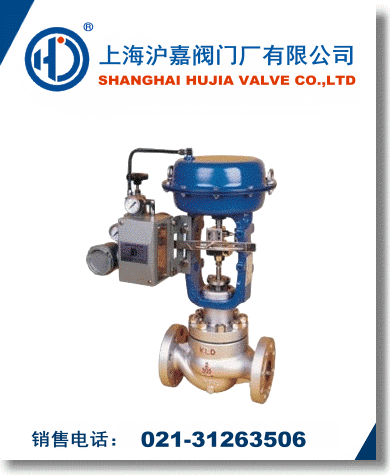

ZJHM型氣動套筒調節閥（氣動精小型套筒調節閥、氣動薄膜套筒調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
結構特點
1、ZJHM型氣動套筒調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、ZJHM型氣動套筒調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3、氣動套筒調節閥采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
4、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，（雙密封面或單密封面）結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小、操作穩定、性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低、空化閃蒸作用小、使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
氣動套筒調節閥執行機構主要技術參數
|
型 號 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20～100(標準):40～200;80～240; 20～60; 60～100 |
|
操作方式 |
普通型、帶手動手輪操作型（側裝式、頂裝式） |
電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表，可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等，從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系，實現正確定位。（有多種型號規格可選配）
本公司電-氣閥門定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品）
氣動套筒調節閥主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量
系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
執行器型號 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
薄膜有效面積Ae（cm2） |
350 |
350 |
350 |
560 |
900 |
1600 |
|
氣源壓力Ps(MPa) |
0.14～0.4 |
|
信號范圍Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
|
電信號 |
4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V） |
|
作用模式 |
氣開式（K）型、氣關式（B）型 |
|
流量特性 |
直線、等百分比、快開性 |
|
允許泄漏量（L/h） |
硬密封：（IV級）10-4×閥額定容量、軟密封：VI級 |
|
固有可調比R |
50:1 |
|
氣源接頭 |
M16×1.5 |
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 | |
