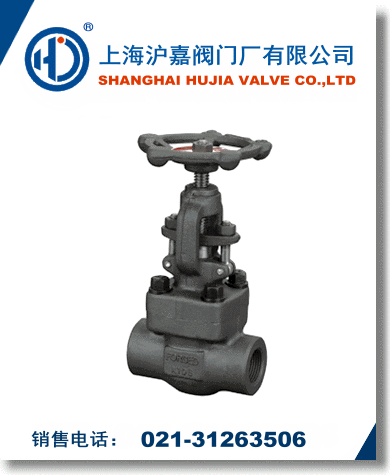

| 鍛鋼截止閥適用于ANSI Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
鍛鋼截止閥產品引用標準：
設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101
產品結構特點：
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為4.閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，密封面6.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
7.閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
鍛鋼截止閥標準材質細表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
5 |
閥蓋 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
銷釘 |
A276420 |
A276 304 |
|
8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料壓板 |
A216WCB |
A351CF8 |
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
閥桿螺母 |
A276410 |
|
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
銘牌 |
SS |
|
15 |
手輪 |
A197 |
|
16 |
填料 |
柔性石墨 |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
/29℃～425℃ |
/29℃～550℃ |
/29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼
尺寸(MM)和重量(KG)
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 |
|
H(開) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
鍛鋼截止閥 150LB - 800Lb - 1500LB - 2500LB標準材質細表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
5 |
閥蓋 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
銷釘 |
A276420 |
A276 304 |
|
8 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料壓板 |
A216WCB |
A351CF8 |
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
閥桿螺母 |
A276420 |
|
13 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
銘牌 |
SS |
|
15 |
手輪 |
A197 |
|
16 |
填料 |
柔性石墨 |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
/29℃～425℃ |
/29℃～550℃ |
/29℃～200℃ | |
