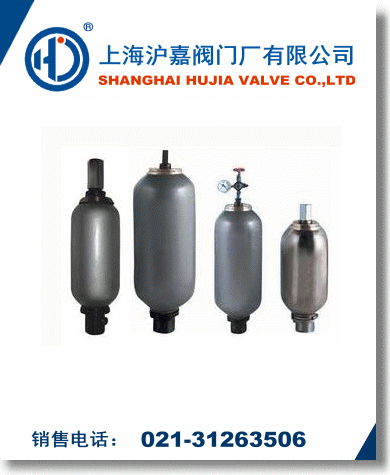

2.皮囊式蓄能器型號說明
①名稱代號：液壓－囊式蓄能器
②結構形式：A－小口、AB－大口
③公稱容量：0.4～150L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L－螺紋、F－法蘭
⑥工作介質：A-液壓油 Ra－乳化液
3.皮囊式蓄能器技術參數
公稱壓力：10、20、31.5MPa
適用介質：礦物油、
水－乙二醇、乳化液
介質溫度：-10℃～+70℃

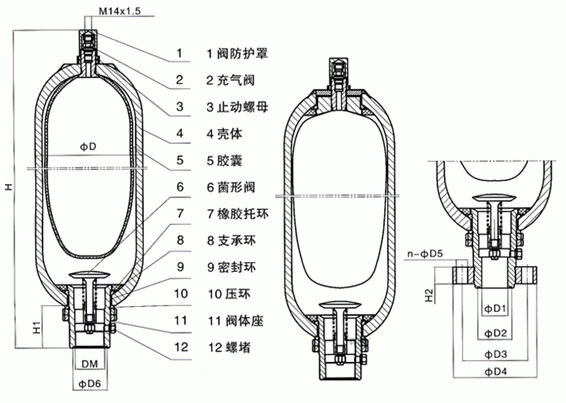

4.皮囊式蓄能器內部結構及外形尺寸
4.1NXQA型螺紋連接結構簡圖 4.2NXQAB型蓄能器結構簡圖 4.3NXQ型法蘭連接結構簡圖
NXQA－※/※－L－※ NXQAB－※/※－L－※ NXQ※－※/※－F－※
1.（）為O形密封圈尺寸，O形密封圈標準GB1235-76 注：1Mpa＝10bar＝10.2kg/cm2
2.▲為試制產品。
5.皮囊式蓄能器注意事項
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮?dú)猓坏檬褂醚鯕饧捌渌扇夹院透g性氣體；蓄能器應安裝在由溢流閥或其他安全閥的液壓系統中。
6.皮囊式蓄能器訂貨說明
1) 訂貨時須寫明型號代號全稱，如：工作壓力為20Mpa.公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能
器：NXQA－25/20－L－A。
2) 若對蓄能器有特殊要求時，請同本企業商洽。
3) 本企業保留設計更改權。對修改不另行通知。
|
型號（Model） |
公稱壓力（MPa） |
公稱容量（L） |
連接方式 |
基本尺寸 |
重量（Kg） |
|
L |
F |
|
H |
DM |
ΦD1 |
ΦD2 |
ΦD3 |
ΦD4 |
n-D5 |
ΦD6 |
H1 |
H2 |
ΦD |
|
NXQ※-0.4/※-L-※ |
10
20
31.5 |
0.4 |
250 |
|
M27×2 |
|
|
|
|
|
32
（32×1.9） |
52 |
|
89 |
3 |
|
NXQ※-0.63/※-L-※ |
0.63 |
320 |
|
3.5 |
|
NXQ※-1/※-L-※ |
1 |
315 |
|
114 |
5.5 |
|
NXQ※-1.6/※-L/F-※ |
1.6 |
355 |
370 |
M42×2 |
40 |
50
（50×3.1） |
97 |
130 |
6-Φ17 |
50
（50×3.1） |
66 |
25 |
152 |
12.5 |
|
NXQ※-2.5/※-L/F-※ |
2.5 |
420 |
435 |
15 |
|
NXQ※-4/※-L/F-※ |
4 |
530 |
545 |
18.5 |
|
NXQ※-6.3/※-L/F-※ |
6.3 |
700 |
715 |
25.5 |
|
NXQ※-10/※-L/F-※ |
10 |
660 |
685 |
M60×2 |
50 |
65
（65×3.1） |
125 |
160 |
6-Φ22 |
70
（70×3.1） |
85 |
32 |
219 |
48 |
|
NXQ※-16/※-L/F-※ |
16 |
870 |
895 |
63 |
|
NXQ※-25/※-L/F-※ |
25 |
1170 |
1195 |
84 |
|
NXQ※-40/※-L/F-※ |
40 |
1690 |
1715 |
119 |
|
NXQ※-20/※-L/F-※ |
20 |
690 |
715 |
M72×2 |
70 |
80
（80×3.1） |
150 |
200 |
6-Φ26 |
80
（80×3.1） |
105 |
40 |
299 |
92 |
|
NXQ※-25/※-L/F-※ |
25 |
780 |
805 |
105 |
|
NXQ※-40/※-L/F-※ |
40 |
1080 |
1110 |
135 |
|
NXQ※-63/※-L/F-※ |
63 |
1500 |
1530 |
191 |
|
NXQ※-80/※-L/F-※ |
80 |
1810 |
1840 |
241 |
|
NXQ※-100/※-L/F-※ |
100 |
2220 |
2250 |
290 |
|
NXQ※-100/※-L/F-※ |
100 |
1315 |
1360 |
M100×3 |
100 |
115
（115×3.1） |
220 |
255 |
8-Φ26 |
115
（115×5.7） |
115 |
50 |
426 |
441 |
|
NXQ※-160/※-L/F-※ |
160 |
1915 |
1960 |
552 |
|
NXQ※-200/※-L/F-※ |
200 |
2315 |
2360 |
663 |
|
NXQ※-250/※-L/F-※ |
250 |
2915 |
2960 |
786 |
