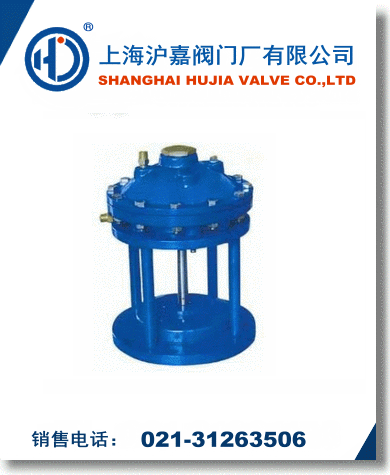

JM742X隔膜式池底排泥閥安裝在自來水公司或者其他行業水池中，以便隨時排除池內泥沙。該閥由閥體、液壓缸、活塞、閥桿、閥瓣組成。液壓缸是液體工具， 液體作為動力活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用二位四通電磁閥可遠距離控制排泥閥開關，換向閥改變流體進入液壓缸的上腔工下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷，該閥密封性能強、開關靈活、檢修方便、使用壽命長等特點、壽命可達五年以上。
JM742X隔膜式池底排泥閥工作原理及性能：
JM742X隔膜式池底排泥閥該閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。該閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上，保用期為十八個月。
JM742X隔膜式池底排泥閥技術參數：
1、工作壓力：1.0Mpa
2、介質：水
3、使用溫度：常溫
4、隔膜室工作壓力：0.3-1.0
5、隔膜室工作液：氣、清水
JM742X隔膜式池底排泥閥主要部件材料：
閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片，耐磨丁晴橡膠和尼龍
JM742X隔膜式池底排泥閥外型連接尺寸：
|
法蘭連接尺寸按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |
JM742X隔膜式池底排泥閥安裝示意圖:
 |
