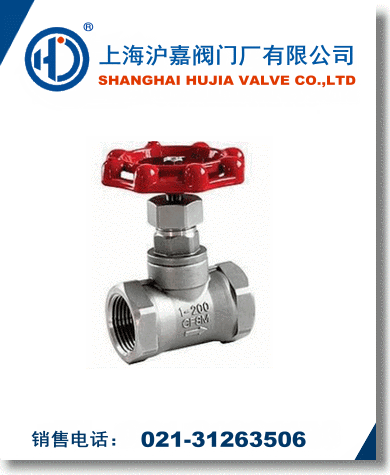

J11W絲口截止閥是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。適用于水、油、氣及硝酸、醋酸等場合。主要用來接通或截?cái)喙苈分械慕橘|(zhì)。一般不用于調節流量。
J11W絲口截止閥工作原理：
不銹鋼內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝酸、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
J11W絲口截止閥產品特點：
1、引進國外先進加工的工藝，結構較簡單，造型美觀，制造與維護都較方便。
2、密封面不易磨損、擦傷密封性較好，壽命較長。
3、啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
4、硅溶膠精密鑄造：不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及某些腐蝕性液體。
|
序號NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8/CF8M |
|
2 |
閥瓣 |
不銹鋼SS304/316 |
|
3 |
閥桿 |
不銹鋼SS316 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8MM |
|
5 |
密封墊 |
聚四氟乙烯PTFE |
|
6 |
平墊 |
不銹鋼SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
壓環 |
不銹鋼SS304/316 |
|
9 |
壓蓋 |
不銹鋼CF8/CF8M |
|
10 |
手輪 |
ALUMINUMALLOY |
|
11 |
鉻牌 |
ALUMINUMALLOY |
|
12 |
螺母 |
不銹鋼304 |
J11W絲口截止閥主要連接尺寸及重量單位；mm
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
|
A |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
D |
70 |
70 |
70 |
70 |
80 |
90 |
90 |
100 |
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
|
H |
85 |
85 |
85 |
95 |
105 |
125 |
135 |
155 |
|
WT(g) |
340 |
340 |
350 |
550 |
870 |
1360 |
1860 |
2670 | |
