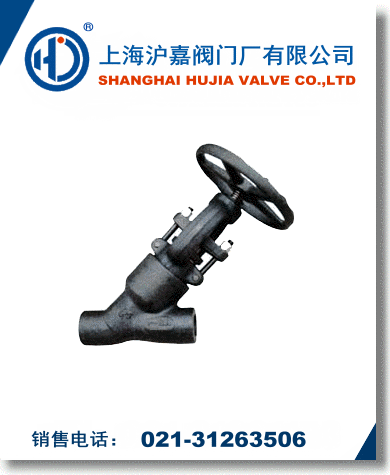

自密封Y型截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
自密封Y型截止閥性能特點：
（1）、閥體閥蓋為整體鍛制而成，強度高，造型美觀，材質可靠。
（2）、中腔采用自密封結構，壓力越高，密封性越好。獨特的不銹鋼自密封圈，拆裝方便，密封可靠。
（3）、閥桿表面經超強致密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。
自密封Y型截止閥技術參數：
①設計與制造：ASME B16.34，JB/T3595，E101
②連接端： BW,SW
③承插焊端：ASME B16.11
④對接焊端：ASME B16.25
⑤檢查與試驗：JB/T3595
⑥材料：ANSI/ASTM
⑦主體材料：A105，F(xiàn)11，F(xiàn)22，F(xiàn)316, F91, F92
J65Y/H-1500Lb主要外形及連接尺寸：
|
規格＼尺寸 |
D |
D1 |
d |
a |
H |
L |
Do |
|
15 |
24 |
56 |
15 |
37.5 |
315 |
190 |
200 |
|
20 |
32 |
56 |
19 |
37.5 |
315 |
190 |
200 |
|
25 |
38 |
56 |
24 |
37.5 |
315 |
190 |
200 |
|
32 |
48 |
82 |
30 |
37.5 |
435 |
220 |
240 |
|
40 |
52 |
82 |
34 |
37.5 |
435 |
220 |
280 |
|
50 |
66 |
90 |
42 |
37.5 |
480 |
250 |
320 |
J65Y/H-2500 Lb主要外形及連接尺寸：
|
規格＼尺寸 |
D |
D1 |
d |
a |
H |
L |
Do |
|
15 |
24 |
56 |
15 |
37.5 |
315 |
190 |
200 |
|
20 |
32 |
56 |
19 |
37.5 |
315 |
190 |
200 |
|
25 |
38 |
56 |
20 |
37.5 |
315 |
190 |
200 |
|
32 |
48 |
82 |
29 |
37.5 |
435 |
220 |
240 |
|
40 |
52 |
82 |
30 |
37.5 |
435 |
220 |
280 |
|
50 |
66 |
90 |
39 |
37.5 |
480 |
250 |
320 | |
