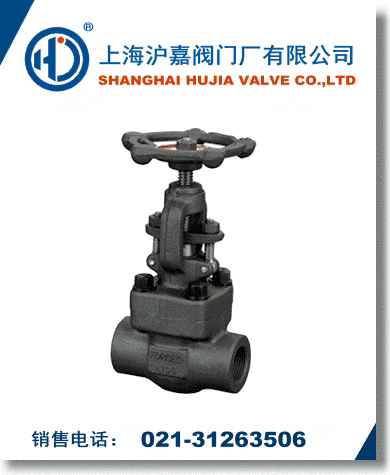

鍛鋼承插焊截止閥、焊接式鍛鋼截止閥適用于ANSI Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

J61Y/J11Y鍛鋼承插焊截止閥工作原理：

鍛鋼承插焊截止閥中腔采用自緊式密封結構，密封性能好。支管兩端為焊接結構。閥瓣、閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成耐磨、耐高溫、抗擦傷性能好。閥桿經調質和表面氮化處理。閥蓋填料函深度合理填料加緩蝕劑密封可靠。閥門具有倒密封結構保證閥門開啟運行時不經閥桿外漏。廣泛用于石油、化工、天然氣、冶金、化纖、造紙、城建、等領域。

J61Y/J11Y鍛鋼承插焊截止閥產品特點：

1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。

4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。

5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。

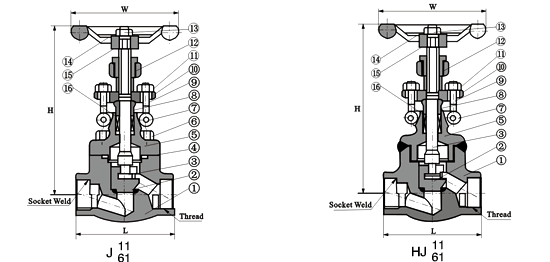

900-2500Lb鍛鋼承插焊截止閥標準材質明細表：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type A182 F22	Type A182 F304	Type A182 F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封環	316	A182 F304	A182 F304(L)	F316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420		A182F304
8	墊圈	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨+304絲		316夾PTFE
11	填料壓套	A276 420		A182 F304
12	填料壓板	A105		A182 F304
13	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276 420
16	手輪	A197
17	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃	-29℃～200℃

主要外形連接尺寸及重量：

規格		S		L		T			W	H (開) ≈	重量（?） ≈
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	A N S I	ISO、BS	J I S			900～1500 Lb	2500 Lb
						NPI牙型60	RC牙型55	PT牙型55
1/2	15	21.8	22.2	140	186	1/2			125	321	11.5	12.3
3/4	20	27.1	27.7	140	186	3/4			125	321	10.8	11.6
1	25	33.8	34.5	140	186	1			160	321	10.5	10.8
1 1/4	32	42.6	43.2	178	232	1 1/4			160	380	21.0	26.0
1 1/2	40	48.7	49.1	178	232	1 1/2			180	414	19.6	26.4
2	50	61.1	61.1	216	279	2			200	502	40.4	43.8
