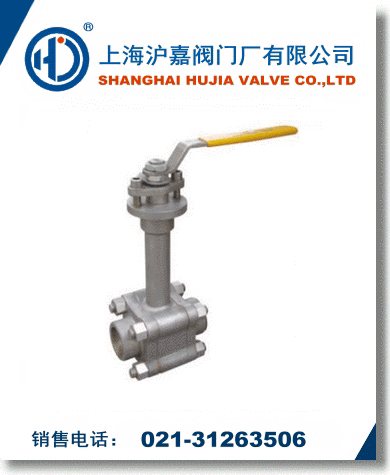

鍛鋼低溫球閥根據工況低溫程度進行選材。鍛鋼低溫球閥整部及零件都為鍛件，外形整潔、美觀。主要適用于化工、冶金、石油、制藥等行業的各種低溫高壓介質輸送管道中，有效的防護了管道流體的高壓力對密封閥座的損傷，保證了密封性能的穩定，使用壽命長等特點。鍛鋼低溫球閥可根據口徑壓力大小設計上下軸固定球結構。鍛鋼低溫球閥分為低溫浮動球和低溫固定球兩類,用于截?cái)嗷蚪油ü苈分械牡蜏亟橘|(zhì),介質最低溫度不得低于-196度。
DQ61Y鍛鋼低溫球閥標準材質明細表:
| 序號 |
零件名稱 |
AS to ASTM |
SS ASTM |
| Type A352LF3 |
Type A352LF3 |
Type F304(L) |
Type F304(L) |
| 1-2 |
閥體接體，閥蓋 |
Type A352LF3 |
Type A352LF3 |
A182 F304(L) |
A182 F304(L) |
| 3 |
等長雙頭螺栓 |
A193L7+鍍鎘 |
A193 3B8 |
A193 B8 |
A193 B8M |
| 4 |
螺母 |
A193L7+鍍鎘 |
A1948 |
A1948 |
A1948M |
| 5，8 |
密封圈/墊片 |
RTFE+Cu粉/尼龍1010/PPL |
| 6 |
球體 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
| 7 |
閥桿 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
| 9,10 |
止推片/填料 |
RTFE+Cu粉/尼龍1010/PPL，碳素纖維 |
| 11 |
壓蓋 |
A105N |
A351 CF8 |
| 12 |
定位片 |
A182F321 |
| 13 |
扁螺母 |
A1944+鍍鎘 |
A1948 |
A1948 |
A1948 |
| 14 |
手柄 |
A193L7+鍍鎘 |
A193B8 |
A193B8 |
A193B8 |
| 15 |
圓柱銷 |
Q235A |
| 適用溫度 |
≥－40℃ |
≥－101℃ |
≥－196℃ | 注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
DQ61Y鍛鋼低溫球閥尺寸和重量
| DN |
INCH |
L |
D |
L1 |
D |
D1 |
H |
W |
| 15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
| 20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
| 25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
200 |
| 32 |
11/4
| 140
| 28
| 12.7
| 60
| 42.6
| 290 |
250 |
| 40
| 11/2 |
152 |
35 |
12.7 |
68 |
48.7 |
320 |
250 |
| 50
| 2 |
178 |
45 |
15.9 |
80 |
61.2 |
340 |
350 | |
