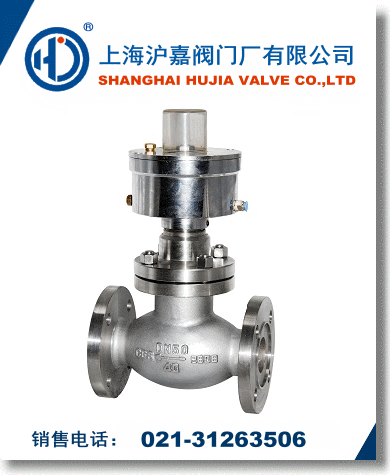

名稱： 氣動緊急切斷閥 型號： QDQ421F 口徑： DN25-200 壓力： 1.6MPa≈4.0MPa 材質： 鑄鋼、不銹鋼 認證： ISO9001:2000

·氣動緊急切斷閥概述

氣動緊急切斷閥QDQ421F-40在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。二、本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。三、閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。

氣動緊急切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓�，液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉，以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。氣動緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。①燃?xì)庑孤﹫?bào)警器報警通電，電磁閥通電排氣，閥門自動關閉。②手動控制電磁閥(按下紅色卡子)排氣，閥門自動關閉。

氣動緊急切斷閥主要性能規范

壓力等級	2.5/4.0Mpa	氣缸工作壓力	≤2.0Mpa
使用溫度	-40~+80℃	氣缸使用介質	氮?dú)鈆無水空氣
使用介質	天然氣，液化氣	熔閉時間	±70℃
關閉時間	≤5秒	氣缸開啟壓力	≥0.5-0.7Mpa

氣動緊急切斷閥主要零部件材料

零件名稱	材料
閥體閥蓋	碳素鋼
氣缸， 活塞	球墨鑄鐵
密封圈， O型川	聚四氟乙烯，丁晴橡膠
彈簧	50CrVA（彈簧鋼）

氣動緊急切斷閥結構圖

氣動緊急切斷閥主要安裝尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25
